1．噪聲源主要包括:

風冷熱泵設備上部的軸流風機和熱泵下部壓縮機噪聲是主要噪聲源, 比壓縮機噪聲高3~ 5dBA, 管道泵的噪聲一般比壓縮機噪聲低5~ 6dBA。熱泵機組安裝時在長度、寬度方向都有安裝間隙要求, 多臺熱泵機組并排安裝時, 機組之間最小空隙為1m，便于檢修壓縮機, 最好在熱泵機組底座與地面( 或樓面)之間留出0. 7m 間隙( 即將熱泵機組抬高安裝)?？照{(diào)熱泵機組噪聲治理受到相關要求的限制, 也就是說, 在滿足要求的前提下采取噪聲控制措施將給熱泵機組噪聲治理帶來很大困難。

2．風冷熱泵噪聲治理的主要特點

風冷熱泵的噪聲治理與冷卻塔的噪聲治理相類似, 主要是采用消聲、隔聲、隔振的方式對風機、壓縮機、水泵等聲源點進行噪聲控制。當噪聲源以空氣傳播為主時: 治理目標小于10dBA 時,多會用到消聲器、聲屏障;治理目標大于10dBA小于20dBA時, 需要采用出風消聲器、進行消聲器、聲屏障等措施;治理目標大于20dBA以上時, 就需要隔聲、消聲、隔振等多種治理手段綜合治理了。當噪聲源以結構傳聲時: 需進行隔振處理, 對熱泵整機、水泵、管道等進行隔振治理。

3．風冷熱泵機組的噪聲治理原理

風冷熱泵的噪聲治理可能用到的噪聲控制產品包括消聲器、聲屏障、隔聲罩、隔音門、檢修門等。具體應用, 需要考慮工程現場的實際聲學情況而定。消聲器主要是對空調熱泵機組頂部的風機噪聲進行治理, 是主要的治理手段, 可在每個風機上安裝片式消聲器, 也可安裝一個整體形式的矩形消聲器，隔聲罩、聲屏障等主要對熱泵的整體噪聲影響進行治理,當噪聲較嚴重時, 聲屏障和局部的隔聲罩等形式均有可能應用。另外, 實驗表明, 在屏障朝向聲源的一面加鋪助吸聲材料以及屏障盡可能布置靠近聲源, 均會提高減噪效果, 特別是中低頻噪聲的減噪效果。由于分子的吸收, 1000H z以上的室外噪聲有附加的衰減。

4.空調風冷熱泵和水泵振動噪聲傳播途徑分析

（1）風冷熱泵及水泵振動噪聲在建筑結構中的傳播途徑：

1.風冷熱泵及水泵機組運行時的械振動沿基礎地面?zhèn)鞑?，再沿房屋結構墻體（柱子）傳播至大樓墻體（面），使墻體振動激發空氣擾動，產生空氣聲傳入人耳；

2.風冷熱泵及水泵機組運轉時產生的噪聲經空氣傳播至機房墻體，在墻體引起部分反射，部分沿墻體傳播（即結構傳聲，傳播過程中部分被墻體吸收），一直沿住房屋墻體結構傳播至各樓辦公室墻面，墻面振動再次激發空氣擾動，產生空氣聲傳入人耳；

（2）噪聲源強度大小

從噪聲傳播途徑可知，由上述兩個部分噪聲與本底噪聲疊加后最終形成了噪聲污染。分析如下：

1.風冷熱泵及水泵機組振動是與彈性波形式向基礎及基礎相連的各種構件傳播的結構聲（也稱固體聲）聲強，根據相關資料，此結構聲聲強最大；

2.水泵殼體振動產生的空氣傳播到機房墻體，激勵墻體等振動，再以彈性波形式通過墻體與墻體相連的構件的結構聲強，根據相關資料及同類機房現場實測數據，此結構聲功率僅次于振動噪聲，但也為僅為振動噪聲聲強的25%左右；

3.由于風冷熱泵及水泵機組運轉時，其機械振動通過水管及機組基礎等介質傳遞至樓房結構形成固體傳聲。

5．噪聲控制具體措施

（1） 進排風消聲器制作

根據現場勘察情況，因地制宜，擬在現有設備原有基礎上，在設備的進風口安裝片式消聲器，以降低進風口處的空氣動力性噪聲、機械噪聲、電磁噪聲等綜合噪聲污染。

（2）隔吸聲墻

 由于風冷熱泵噪聲是立體的往四周輻射擴散；因此在原有設備基礎上制作隔音房，使噪音不向外傳播，所以在風冷熱泵一側置安隔聲裝置，以100mm隔聲加吸聲板。

（3）隔吸聲頂棚

為保證風冷熱泵降噪效果混響噪聲，不改變頻率（由500Hz-4000Hz變?yōu)橐孕∮?25Hz為主的聲波）往外界輻射，因此，在必須在頂棚安裝吸聲體以100mm隔聲加吸聲板。

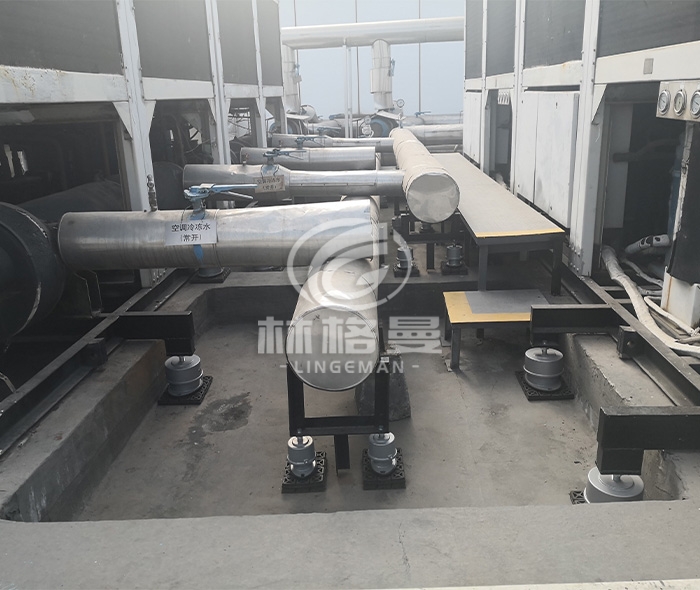

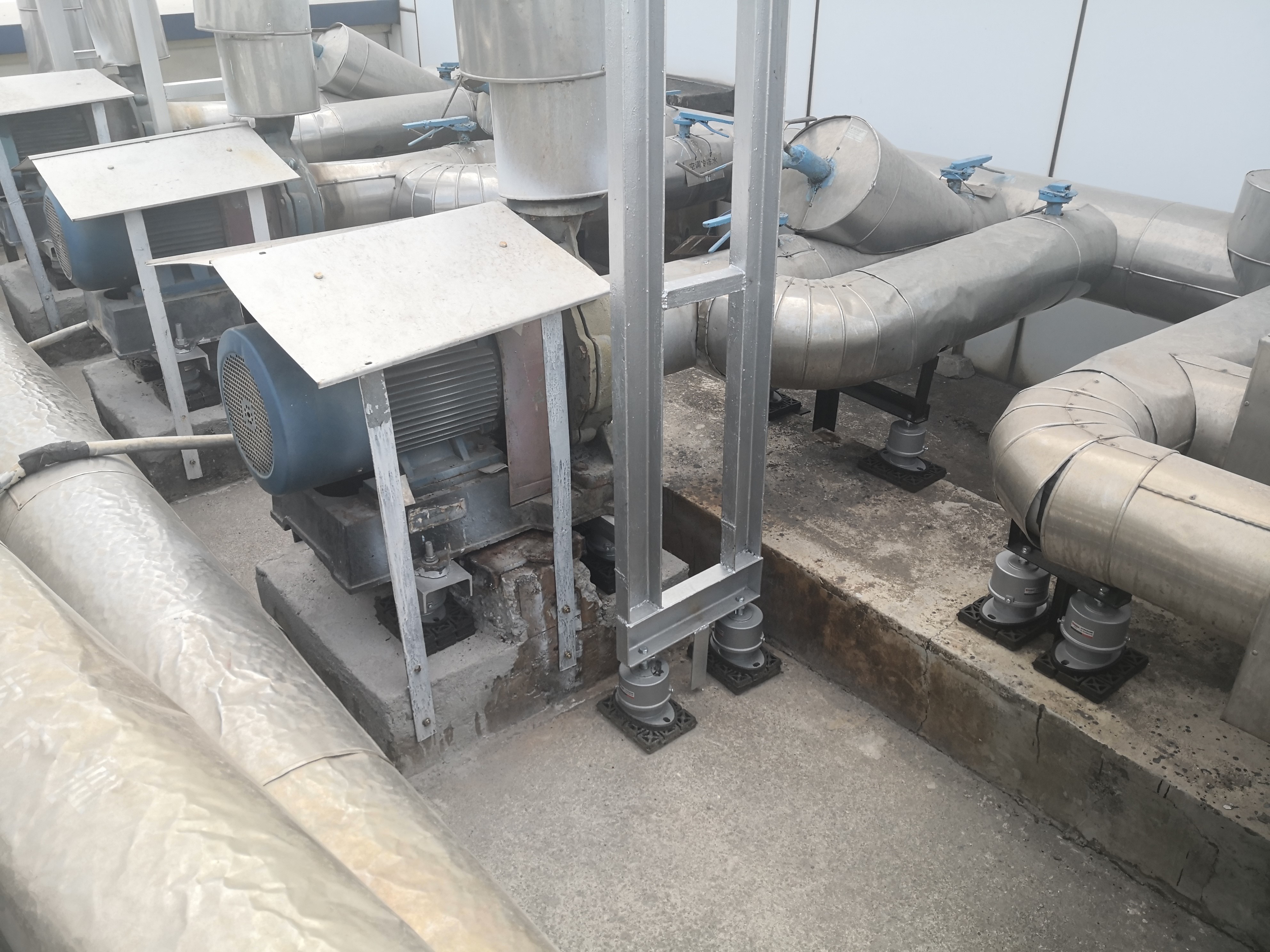

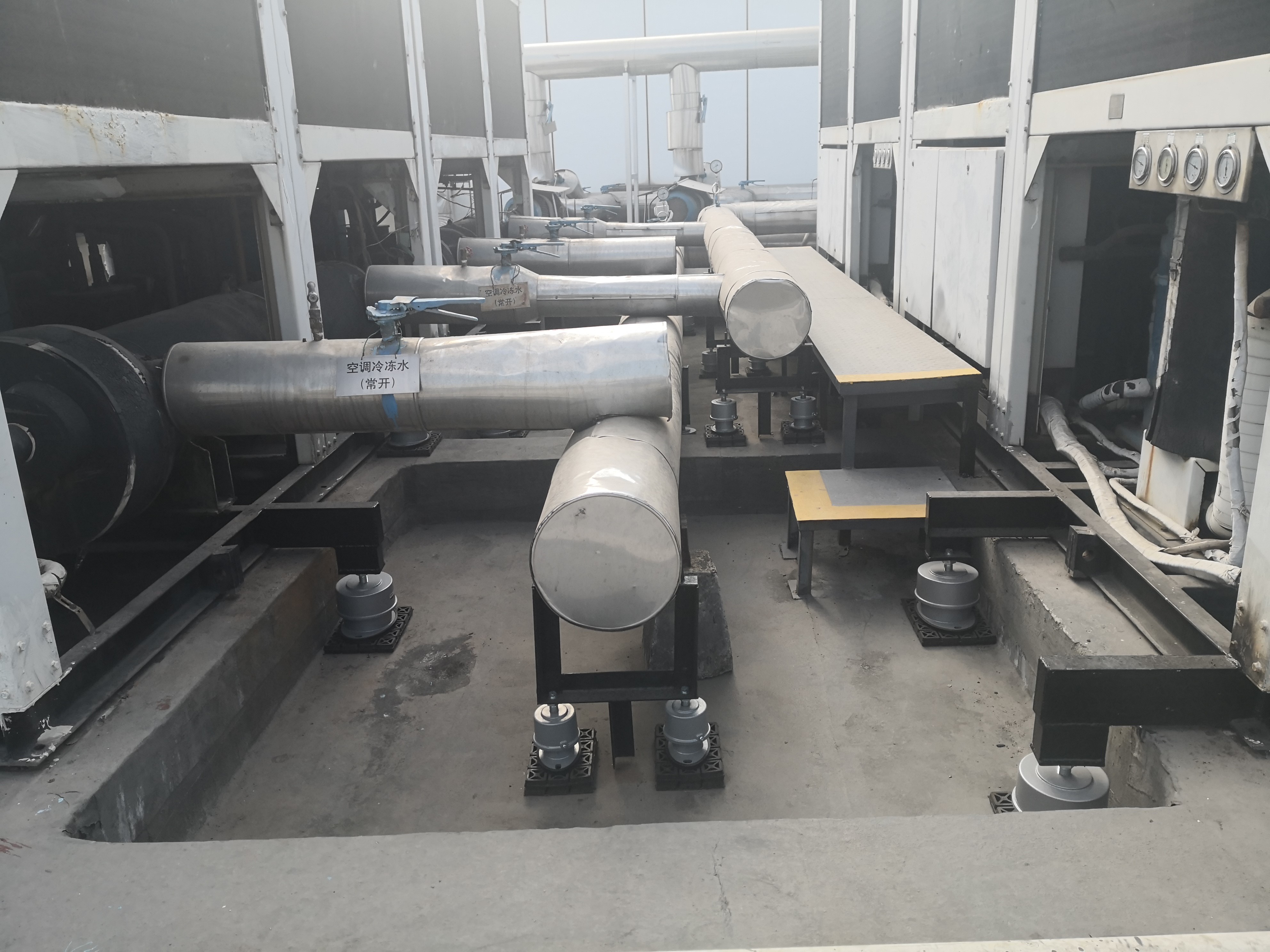

（4)空調風冷熱泵和冷卻水泵及管道支架減振。

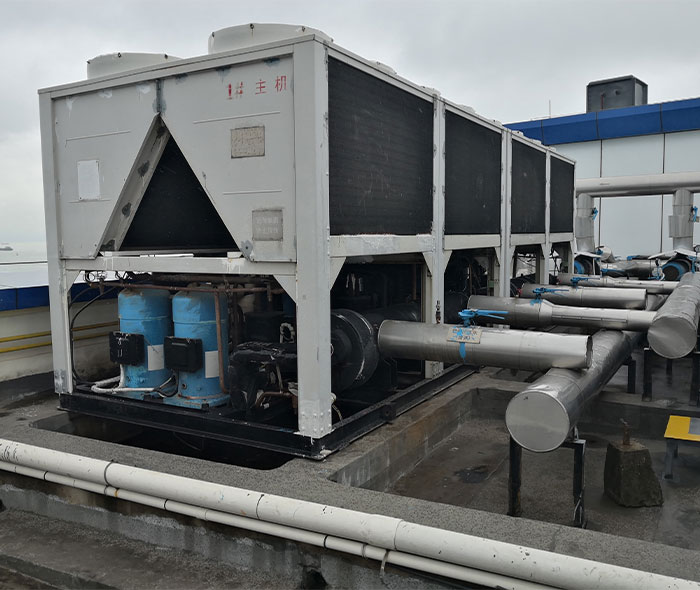

                  治理前照片：

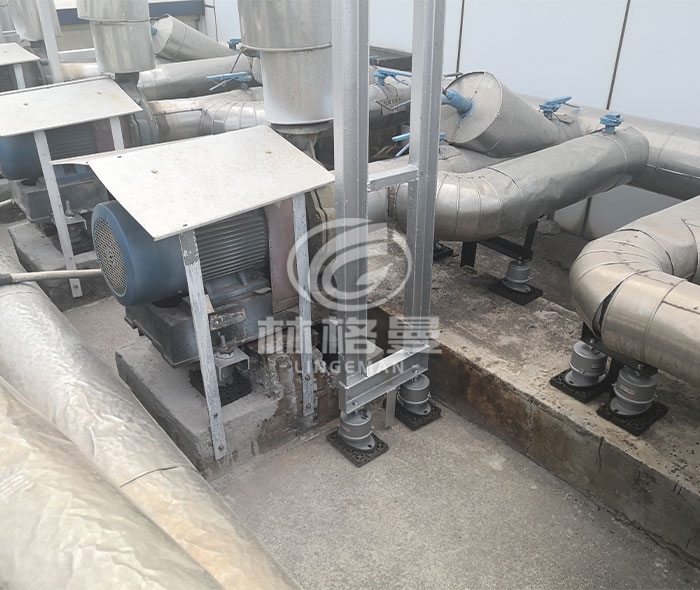

治理后的照片
